光纖光柵電流監測系統由光纖光柵電流互感器、傳輸光纜、電流互感器合并單元、服務器及電流監測軟件等組成。電流互感器安裝在現場電纜上，通過通信光纜連接至遠端合并單元。
系統組成
光纖光柵電流監測系統由光纖光柵電流互感器、傳輸光纜、電流互感器合并單元、服務器及電流監測軟件等組成。電流互感器安裝在現場電纜上，通過通信光纜連接至遠端合并單元。合并單元的實時數據為動態電流正弦波數據，可以顯示有效電流值，也可以在線錄波，并實現數據的存儲、調閱、對比等。通過電流監測軟件可有實現接地電流及運行電流的遠程、實時、在線監測。

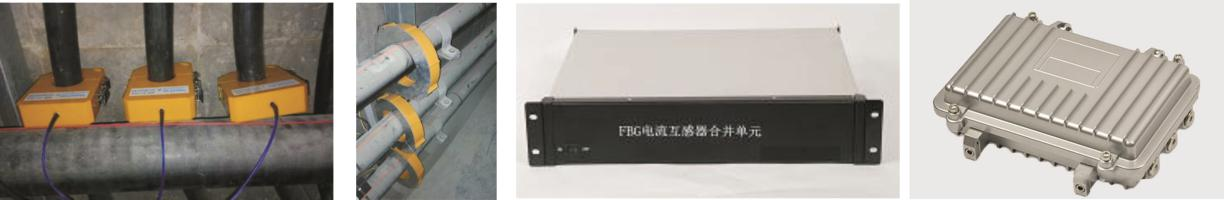

護層電流監測 電纜運行電流監測 光纖光柵護層電流監測主機
安裝方式: 光纖光柵電流互感器采用鉗入式（開口式）安裝方式，安裝簡單方便。接地電流互感器安裝于每根接地線上，運行電流互感器可安裝在電纜終端位置附近。每個電流互感器的尾纖分別接入多芯的一芯,多芯光纜另一端連接至監控中心內控制機柜的電流合并單元，每個電流互感器占用合并單元的一個數據通道,合并單元與服務器連接。
電纜電流監測系統結構示意圖
技術參數:
|
光纖光柵的護層電流 |
電流互感器合并單元 |
||
|
設備型號 |
FAS-FBG-1000 |
參數名稱 |
技術指標 |
|
參數名稱 |
技術指標 |
通道數 |
3/6/12通道 |
|
額定量程 |
100A/1000A |
精度等級 |
0.2級 |
|
精度等級 |
0.5級 |
分辨率 |
≤0.01% F.S |
|
瞬間過載能力 |
4000%F.S |
采樣頻率 |
12.8kHz |
|
長期過載能力 |
200%F.S |
標稱功率 |
20W |
|
最大傳輸距離 |
40Km |
光纖接口 |
FC/PC或FC/APC |
|
耐壓等級 |
220KV |
通信端口 |
100M網口,RS485，RS232 |
|
安裝方式 |
開口式/鉗入式 |
測量對象 |
交流電流 |
|
連接方式 |
光纖熔接 |
時鐘同步 |
GPS授時（選配） |
|
外封裝方式 |
環氧樹脂灌封裝 |
工作溫度 |
0～45oC |
|
工作溫度 |
-30℃～85℃ |
供電電源 |
AC220V /50Hz |
|
數據傳輸方式 |
無線/有線 |
||
|
接地電流監測通常采用100A量程電流互感器，運行電流監測采用1000A量程電流互感器。防護等級為IP68。 |
|||
